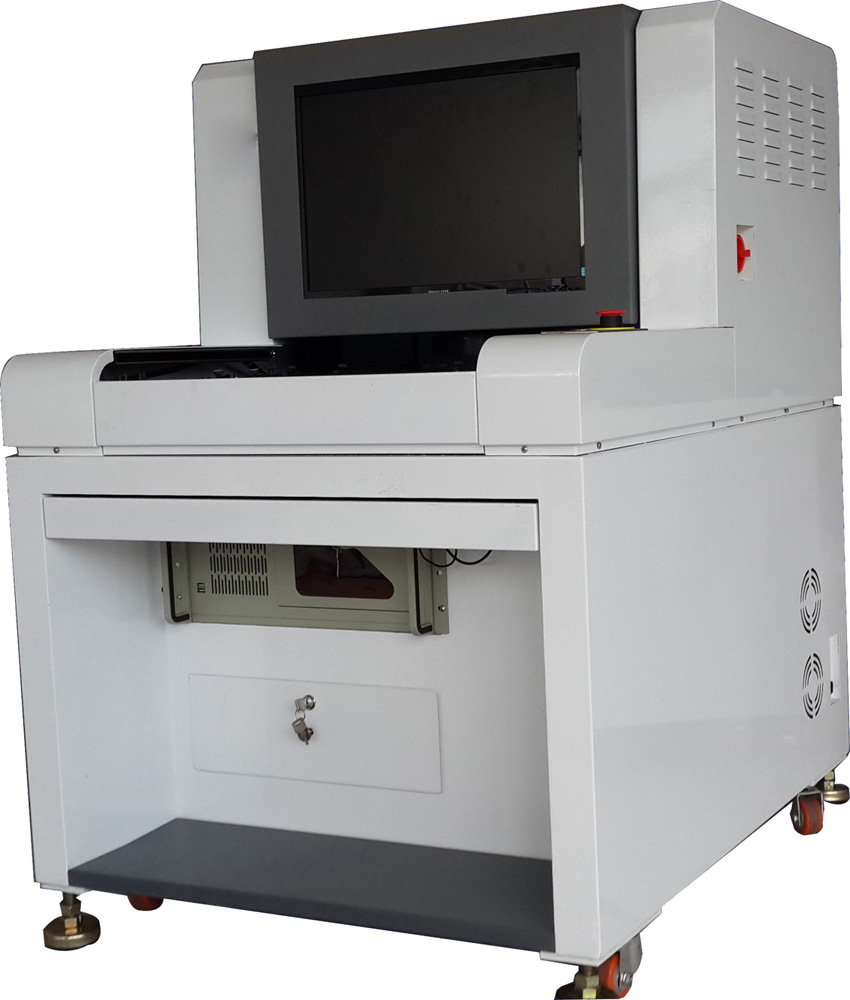

產品詳情
| 功能參數 Functional Specifications | |
| 檢測的電路板 | SMT回流爐后電路板檢查 |
| 檢測方法 | TOC算法，Histogram算法，Match算法，Short算法，OTHER算法，CREST算法，PIN算法等多種國際領先算法，系統根據不同檢測點自動設定其參數 |
| 攝像頭 | 全彩色智能數字相機（德國） |
| 分辨率/視覺范圍/速度 | 標配：20µm/Pixel FOV :32.56mm×24.72mm 檢測速度＜260ms/FOV 選配：15µm/Pixel FOV : 24.42mm×18.54mm 檢測速度＜240ms/FOV 選配： |
| 光源 | 高亮RRGB同軸環形塔狀LED光源 (彩色光) |
| 編程模式 | 手動編寫、自動畫框、CAD數據導入自動對應元件庫 |
| 遠程控制 | 通過TCP / IP網絡實現遠程操作、隨時隨地查看、啟動或停止機器運行、修改程序等操作 |
| 檢測覆蓋類型 | 偏移、少錫、短路、污染、缺件、歪斜、立碑、側立、翻件、錯件、破損、浮高、極性、虛焊、空焊、溢膠、錫洞、引腳未出等 |
| 特別功能 | 多程序同時運行，支持自動調取程序；可查0-359°旋轉部件（單位為1°） |
| 最小零件測試 | 10µm：01005chip & 0.3pitch IC |
| SPC和制程調控 | 全程記錄測試數據并進行統計和分析，任何區域都可查看生產狀況和品質分析，可輸出Excel、Txt等文件格式 |
| 條碼系統 | 相機自動識別與傳輸Barcode（1維或2維碼），及多Mark功能（含Bad Mark） |
| 服務器模式 | 采用中心服務器，可將數臺AOI數據集中統一管理 |
| 操作系統 | Windows7 Professional |
| 檢查結果輸出 | 22英寸液晶顯示器 |
| 系統參數 System Specifications | |
| PCB尺寸范圍 | 50×50mm(Min)～430×330mm(Max) |
| PCB厚度范圍 | 0.3 to 5 mm |
| PCB夾緊系統邊緣間隙 | TOP：3.5 mm Bottom：3.5 mm |
| 最大PCB重量 | 3KG |
| PCB彎曲度 | ＜5mm 或 PCB對角線長度的2% |
| PCB上下凈高 | PCB上面（Top Side）: 30 mm PCB底部（Bottom Side）: 60 mm |
| Conveyor系統 | 自動張開和收起的雙邊夾具、自動補償PCB彎曲變形 |
| Conveyor離地高度 | 850 to 920 mm |
| Conveyor流向 / 時間 | PCB在Y方向移動 進板/出板時間：2秒 |
| X/Y 平臺驅動 | 絲桿馬達驅動； PCB固定，Camera在X方向移動，每一臺均通過CTQ認證 |
| 電源 | AC230V 50/60 Hz 小于0.5KVA |
| 氣壓 | 不需要 |
| 設備重量 | 約520KG |
| 設備外形尺寸 | 1070×900×1310mm (L×W×H) |
| 環境溫濕度 | 10～35℃ 35～80％ RH（無結露） |
| 設備安規 | 符合CE安全標準 |
